孙浩：币面上的粉刺：浅谈“痱子版” 2019年8月5日

本文转载自首席收藏网论坛。

藏品的遞傳，銀貨兩訖大功告成；

知識的傳遞，逆水行舟不進則退。

面子，向来是国人关心问题的重点之一，生活中这样的例子不胜枚举。在收藏方面也不例外，以钱币来说，就是“品相”。机制币的表面状态是影响品相的重要因素之一，因此币面有凸起麻点时难免受到嫌弃，品头论足之外被吐槽也不意外。在玩银币的藏家圈子里，这般现象有称“痱子版”。

底版上凸点的形成，当然是模具的凹点造成。币模凹点的形成，有不同的原因，众说纷纭，莫衷一是，常常造成不必要的讨论。约五年在友坛的铜元圈子里曾热议的一阵，参与及读帖的泉友或有所得，其他人就不得而知了。当时发表时有点匆促，事后再收集了一些更权威的资料在此补充一下。造币工艺谈不上高科技，但也非三言两语可以说清楚的；即使有工厂实务经验或有资料解说、参访过造币厂，某些问题要反复思考，才能够理解。

国际级的评级公司，对制程都十分了解，不会把凹凸点作为鉴定真伪的标准，也就是说，所谓的“同模伤＂就是假币，是完全不成立；而且也不影响评分。但评级公司毕竟只是商业机构，不进行学术探讨，没有深入研究造币工艺的必要，故通常只描述现象而不讨论原因。

如麻点只说是有坑点或锈蚀模具(pitted /rusted die)压制，但不提造成模具产生麻点的原因。

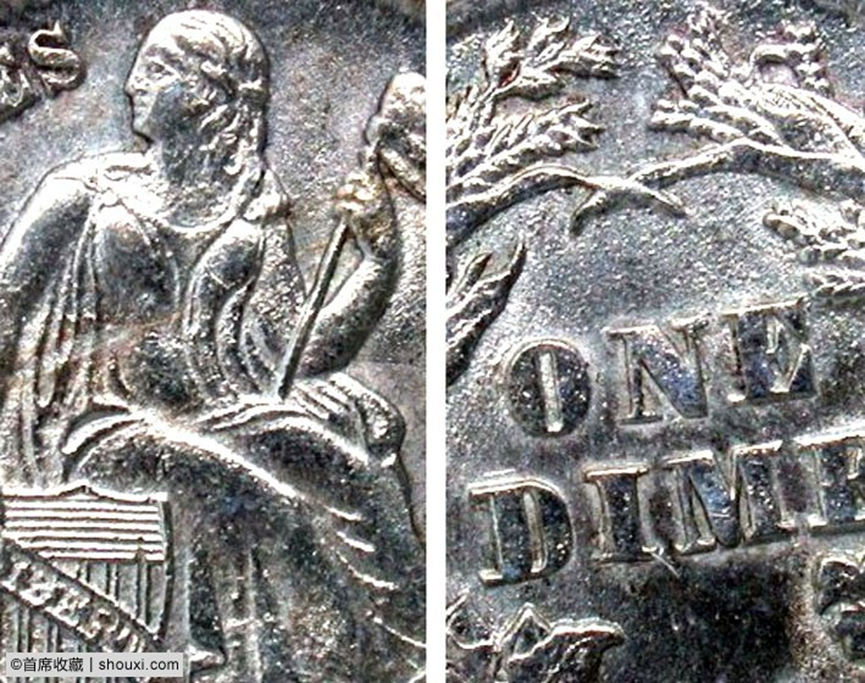

现综合所知，从引用上世纪90年代初美国造币厂负责制程与品管的副厂长，答复钱币学者有关十九世纪末某厂某年版小毫的“粉刺＂(pimples，颇传神的，长在脸上令人苦恼)现象严重而询问原因的回复开始，做一简单说明：

1.   制作币模的钢棒中夹杂异物。

2.   币模在压印花纹完成后要进行热处理，在过程中产生瑕疵。

3.   币模储存期间暴露在有害环境中，可能发生锈蚀造成凹点。

个人觉得币厂回答可能是避免问题复杂化会令人难懂，只简短的重点说明。故稍后再另帖补充说明。

欲深入问题，须了解币厂模制的大概状况。

首先，造币厂不是炼钢厂，各式各样的钢料都是外购，进厂再加工成需要的尺寸。原材料有瑕疵使成品(币模)有缺陷，这时若考虑成本而不予以剔除，就无可奈何了。

国际级的评级公司，对制程都十分了解，所以不会把凹凸点作为鉴定真伪的标准，也就是说，所谓的“同模伤＂就是假币，是完全不成立；而且也不影响评分，只是对其成因未加描述。通常只说是pitted /rusted die压制，但不提造成模具产生麻点的原因。

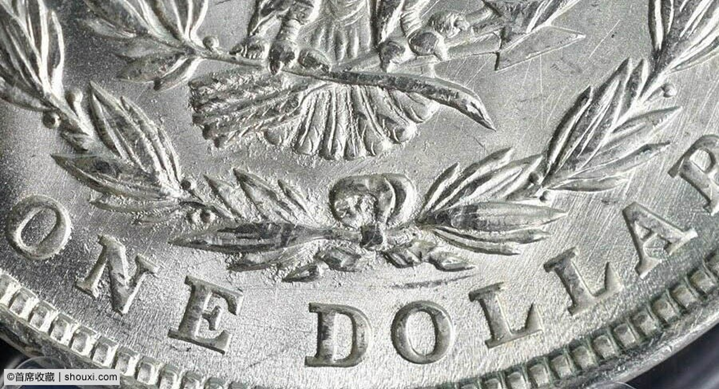

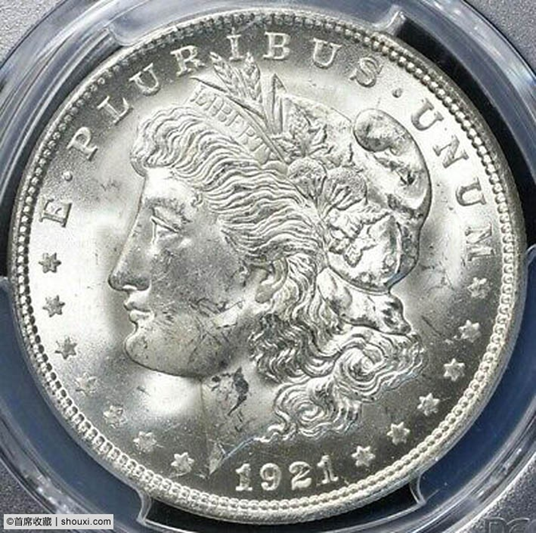

认为“样币出现痱子，匪夷所思＂者，建议有机会的话，携带放大镜，到大型拍卖会现场检视，看看形形色色的样币有多少能符合心目中的“完美无瑕＂。

早期的机制币多不重视外观的重要性，因此熔铸设备即无法制出表面良好的胚饼。故若干瑕疵，有些是胚饼缺陷(包括样币)。加上储放环境欠佳时，也增加币模锈蚀的可能性。

又：“模具后期很常见＂是误解。

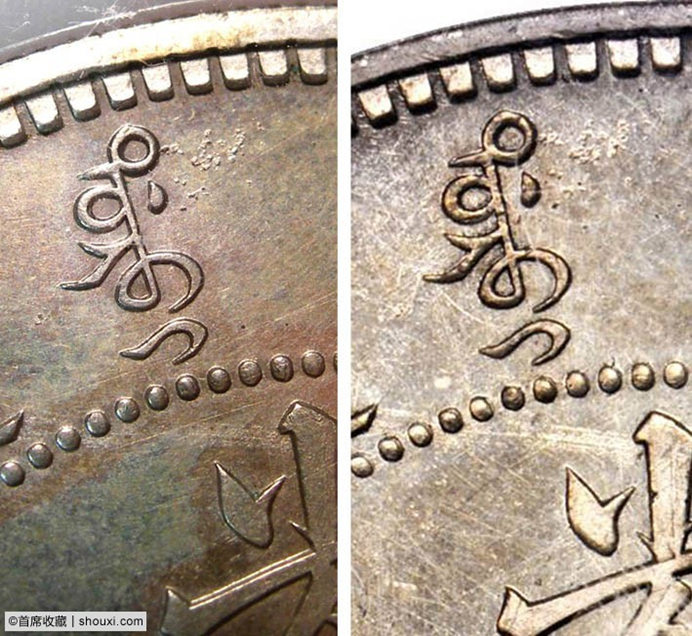

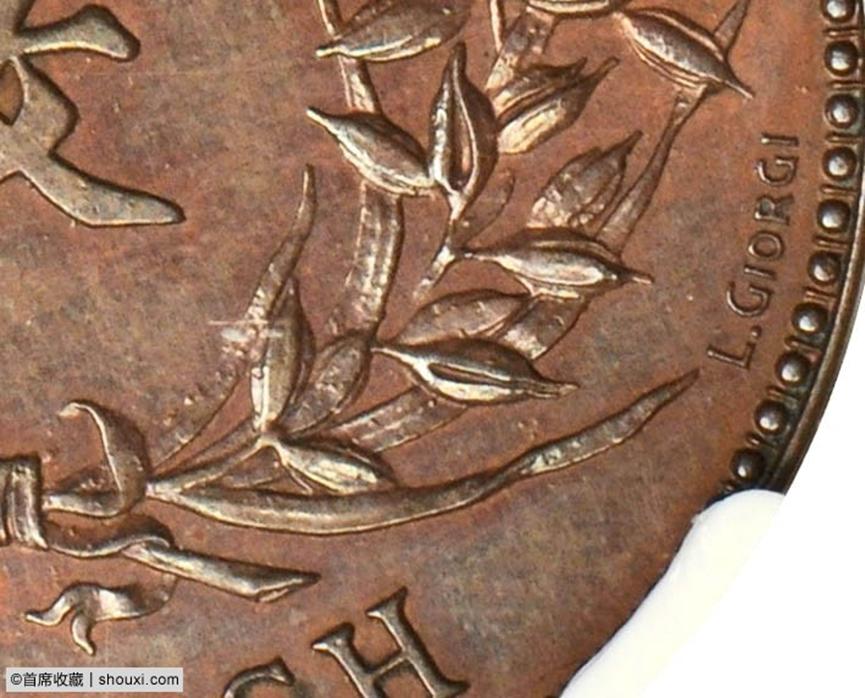

早期中国铜元的样币不算热门，可以说没有后制版，这两枚可拿出来参考一下。

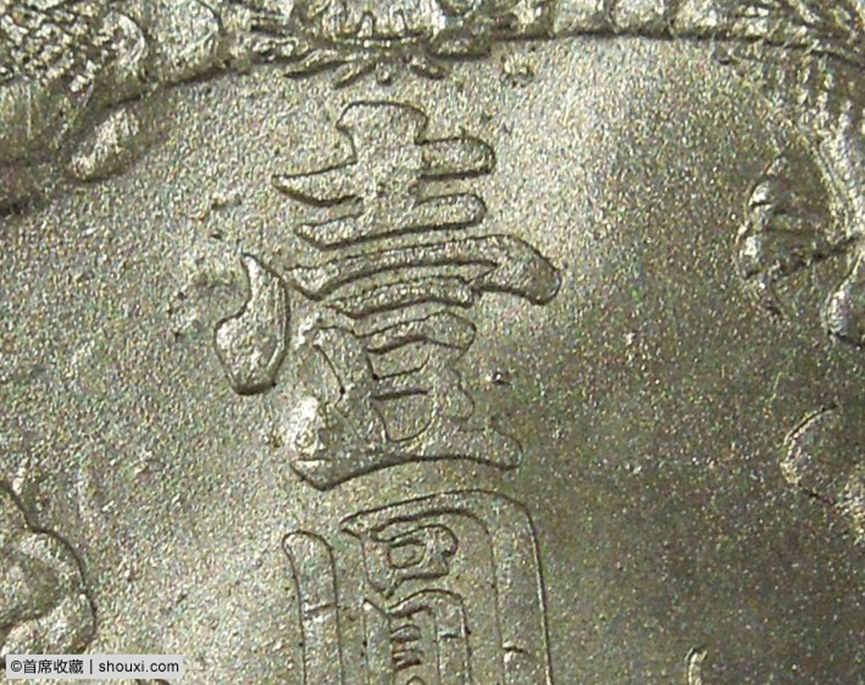

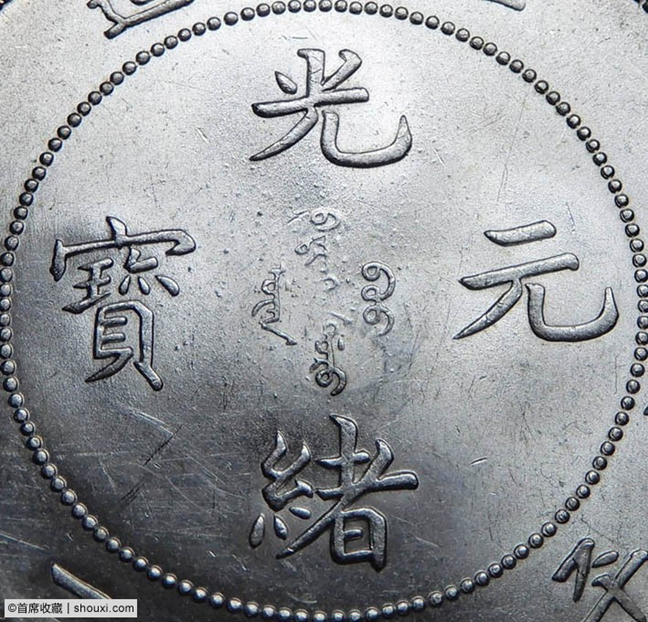

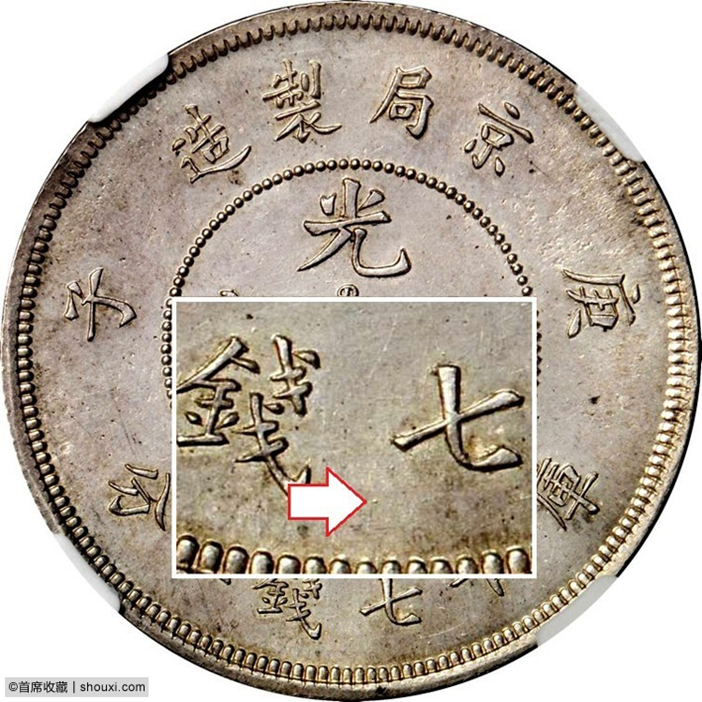

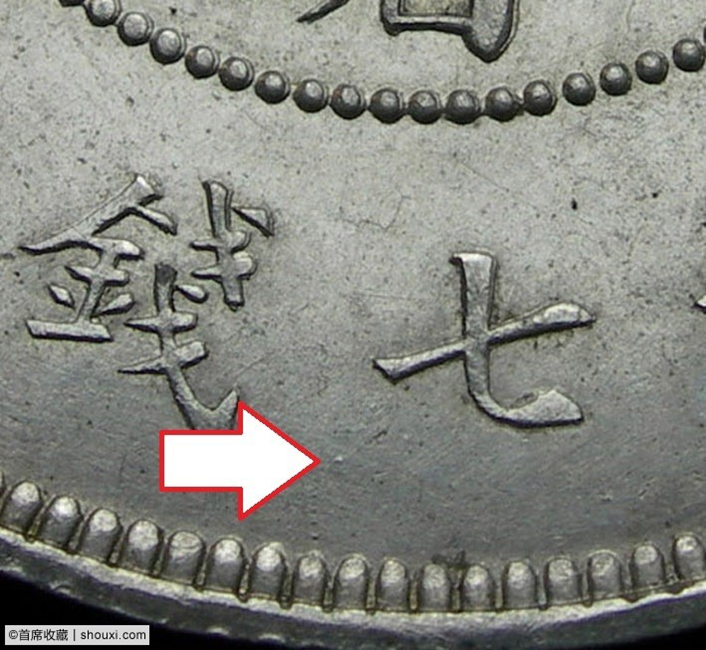

两枚京局七钱二分，这虽是后制，但原制的也有；有疑念，可以去找出原制的图来比一下。

由于国际级的评级公司对制程的了解，加上资料的累积，既不会把凹凸点作为鉴定真伪的标准，也不影响评分，还可以分出版别。

产生的真正原因，鉴级公司即便清楚，常常也是以简单的几句话带过；毕竟鉴级公司是做生意，不是做学术研究，避免问题复杂化，没解释清楚反而模糊了焦点。

有的盒子上注明细版编号方便买卖双方

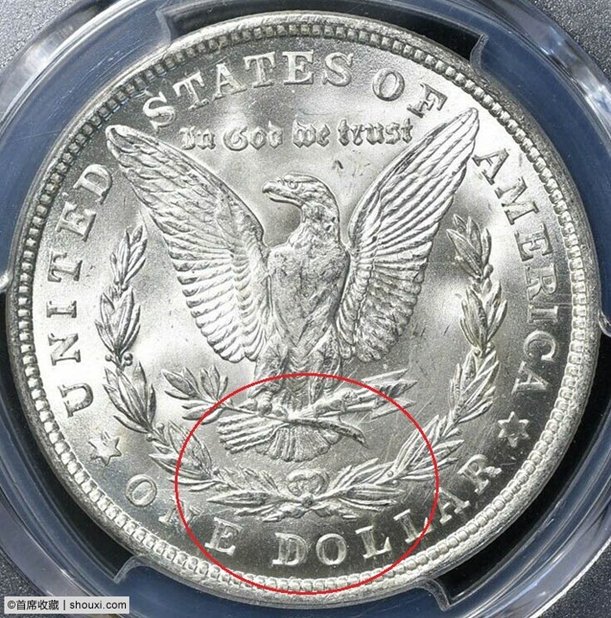

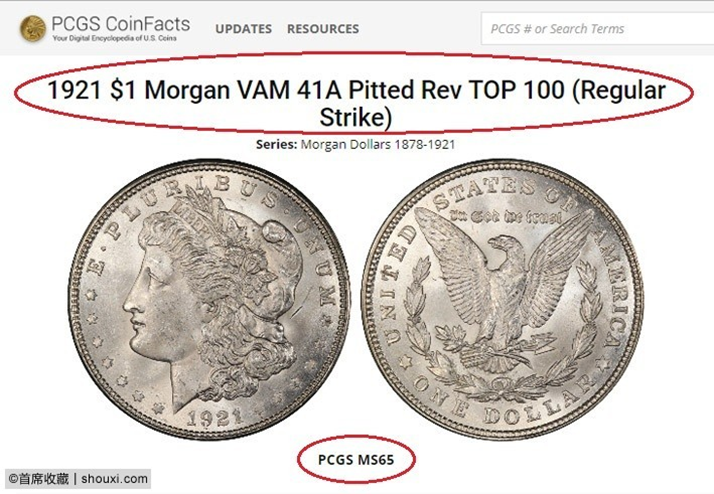

有的还标示pitted reverse或pitted die

亚高跟帖：

币上的“同模”，尤其是放大镜下微米级凸起的点、抛模时的模线，恰恰是辨伪很重要的定位点。

沁园：

所以不能以有无痱子来判断他是否后铸。

亚高：

要与整体工艺结合起来看，模具本身有无差异，铸压工艺有无差别。

Mailasun：

不过近来PCGS对于宣三的评级还真就是以有无痱子来判断的。底板有一个小点儿就被判为86 Authenticity Unverifiable了，甚至直接90 counterfeit.估计和NGC出的guide有关吧。NGC guide对宣三的判断直言不讳
“details should always be sharp and free of die defects.”

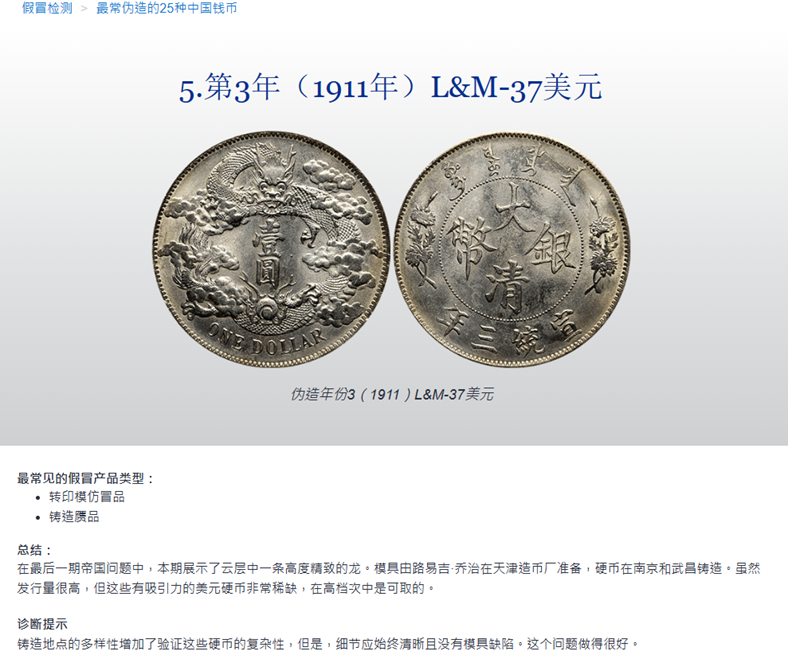

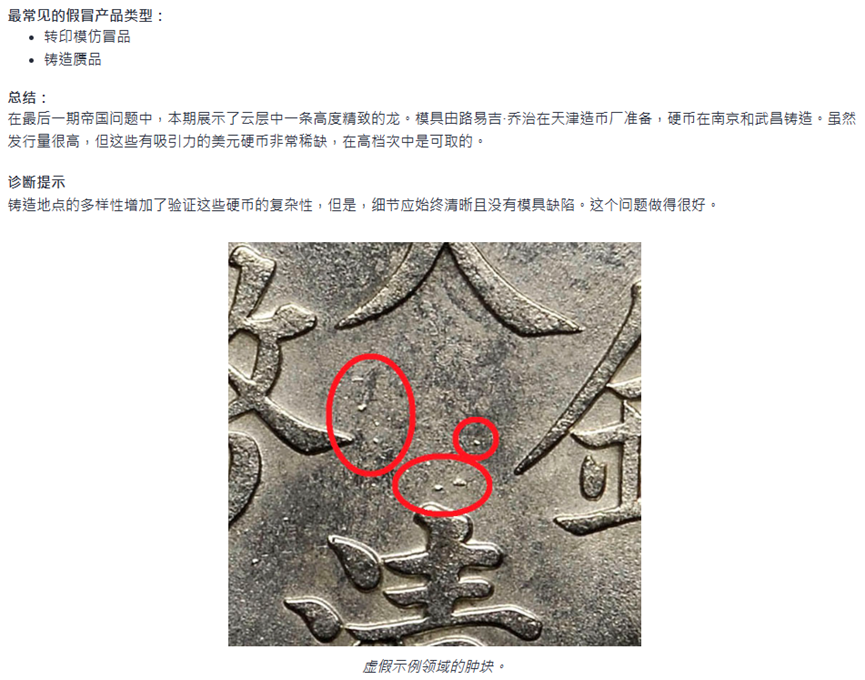

 下图是我按照链接查到NGC官网上辩伪内容：已翻成汉语

迷中迷：

过去对痱子版的理解限于币模锈蚀，最早看到数据提及制模过程的热处理也会产生瑕疵时，因自己摸过的样币太少，而流通币范围又太大，曾请教某老，结果碰了软钉子。十年多前一次上手2枚户部一两，顿时印证资料无误。再说高清大图日益增多，各式样币上手次数大增，回想来自造币厂的记载怎会离谱，当年或许根本多此一问。

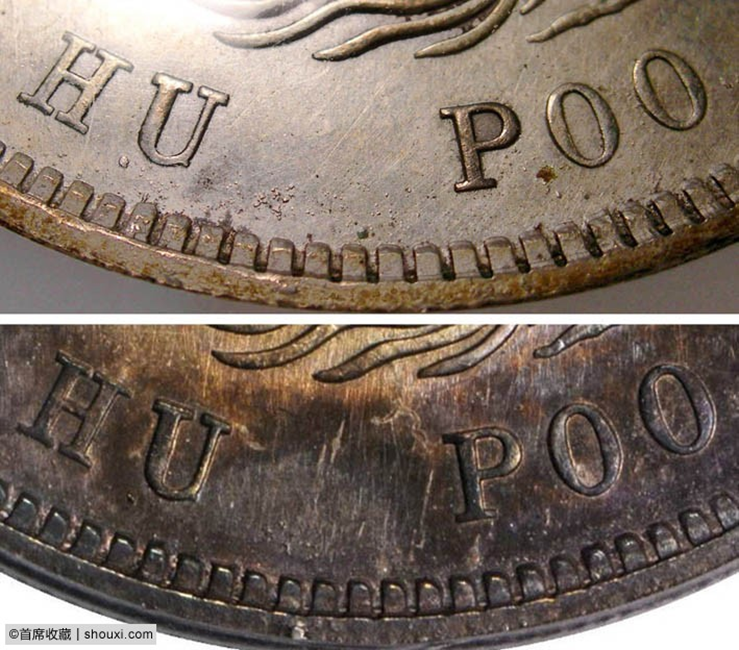

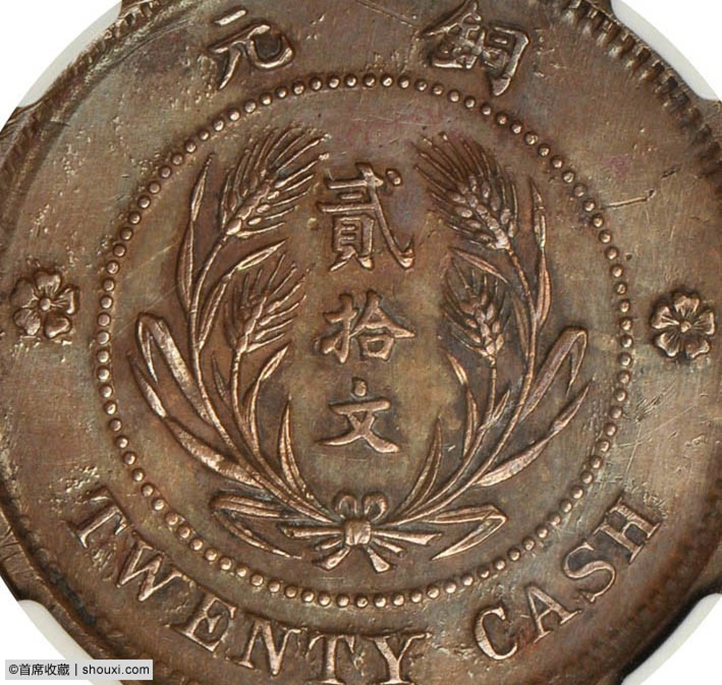

选择户部一两及共和十文签字上图，主要是不能以此来判断是否后制及样币必定完美无瑕疵。

 在另一帖子中迷中迷说：制模时，币模在花纹雕刻完成或压印后要进行淬火、回火、磨光等程序，在热处理过程中，除操作技巧外，设备若无保护币模表面的能力，成品(币模)即有瑕疵。无论是雕刻原模、二元模或工作模，没有例外。

 这里是造币厂内部刊物有关资料，可以解答许多外界无法真正了解的问题。

 技术上的问题，是严肃的课题，口说无凭。

 制模车间工艺参考数据

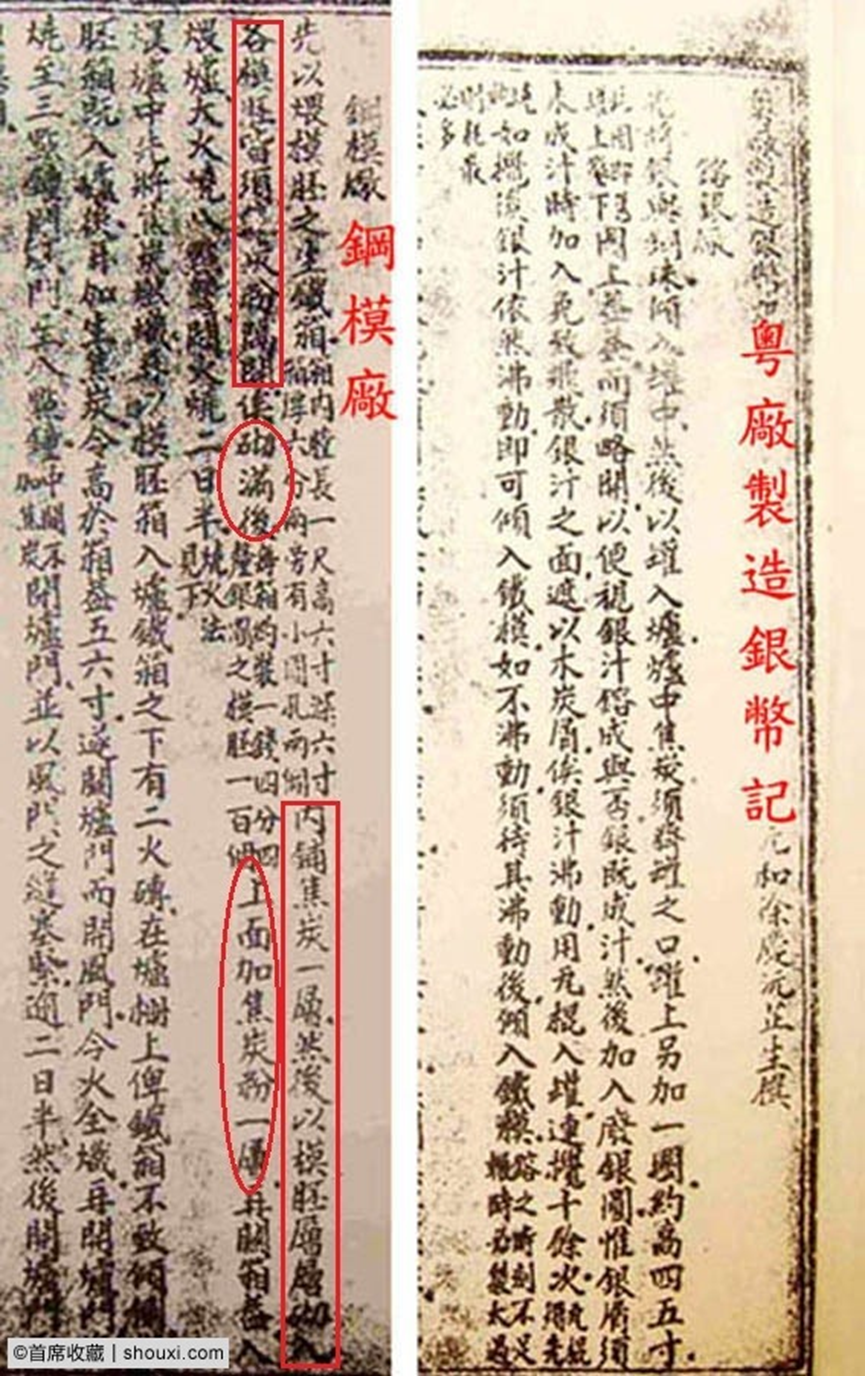

1. 元和徐庆沅芷生撰之《粤厂制造银币记》，该文所述为光绪三十二年（1906）至宣统二年（1910）期间的银币生产设备和工艺。

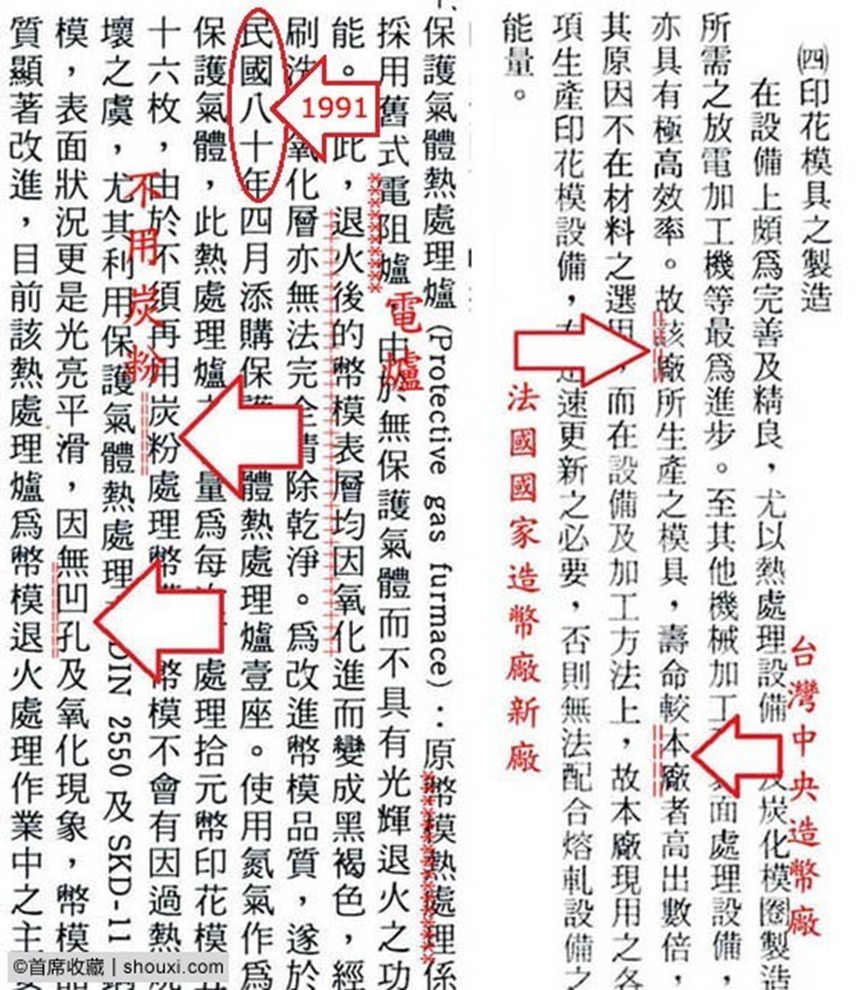

2. 台北《中央造币厂六十年》特刊

设备、币模热处理：
