不久之前，與前輩先進在清末機製幣的生產過程方面有些交流，當時將手邊的川廠圖片整理了一下。現將四川機器局籌辦造幣廠時自美國Ferracute Machine Co.,進口全套銀幣製造設備的照片、洋匠強必爾在途中之攝影梳理後發上，並在圖上標示主要機器名稱，分享有興趣的新老泉友欣賞。
四川機器局大門
1_四川機器局

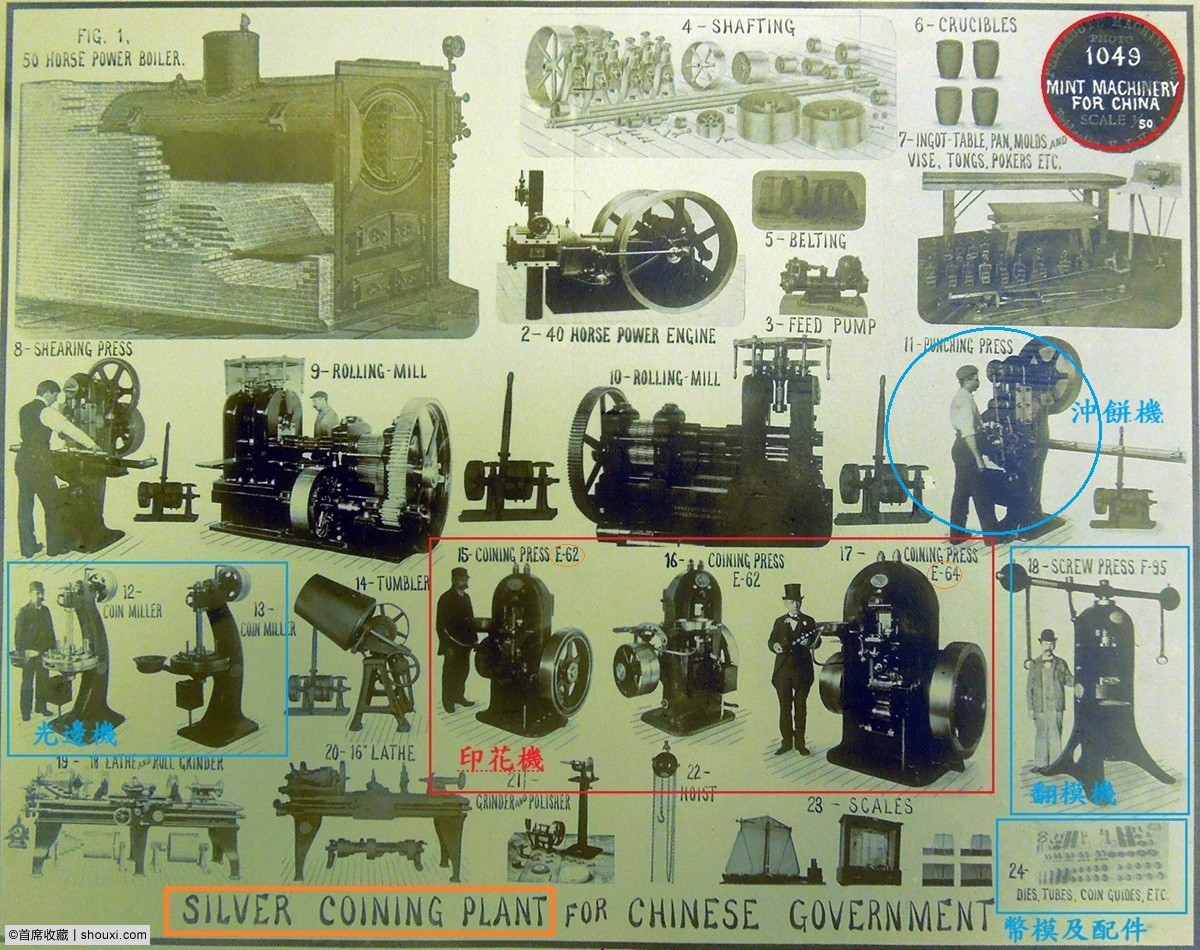

銀幣車間(silver coining plant)製造設備的大張海報。
大型印花機1台(E-64)、小型印花機2台(E-62)。

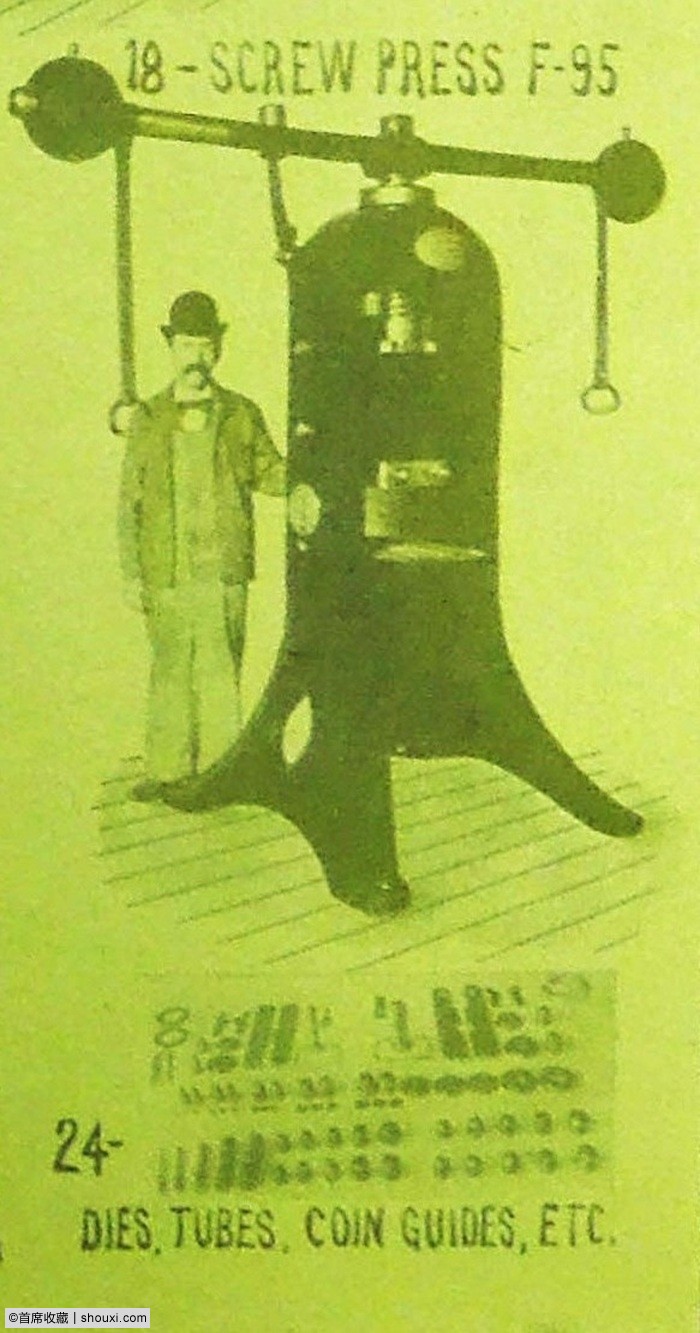

左側2台光邊機。右側是多人手動操作的翻模機，主要是製作批量生產用的印模(工作模、workingdie)。可惜匆促間，這張大海報只拍了全家福照，未逐一特寫留影。
右側底下是原模、二原模、工作模及相關配件。
畫意能達萬言，看圖可知，各式機器因用途不同，構造大異其趣，並非可隨意取代或改裝。如印花機裝置具備進料、退料等同步多功能，沖餅機構造簡單用途單一。翻模機人工操作，適合壓印二原模(hub)、工作模(working dies)或樣幣試作，不用於生產。
2_銀幣間設備 (1)
2_銀幣間設備 (2)

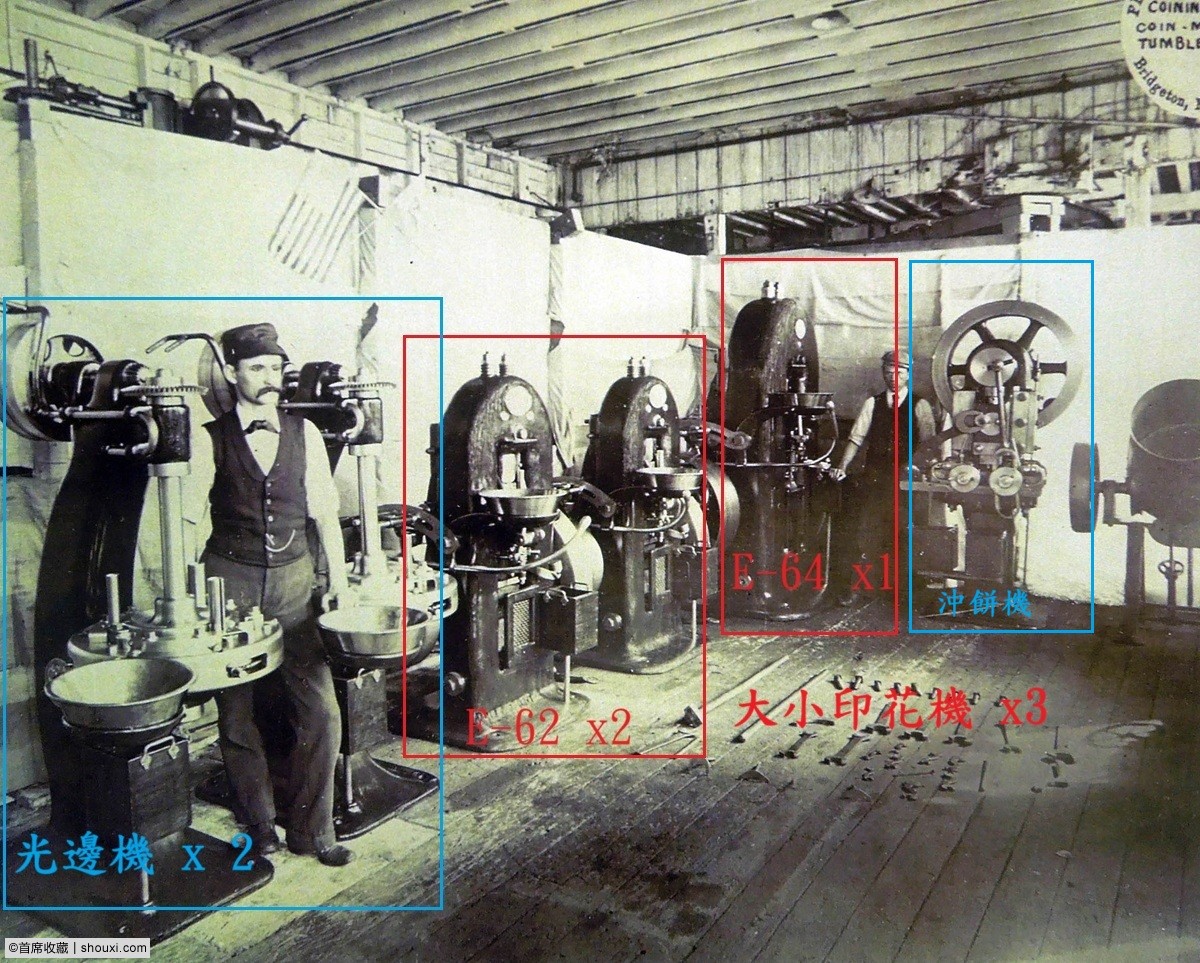

裝箱交付運輸前，展示銀幣車間的製造設備
交貨前的1897年3月24日，來自費城造幣廠及華府的官員觀賞Ferracute Machine Co.,機器的試俥典禮，紅圈即來華裝機的強必爾(Henry Jenvier)，前面帶禮帽的是工廠創辦人Oberlin Smith。
3_銀幣間設備 (1)
3_1_銀幣間設備交付典禮 (3)

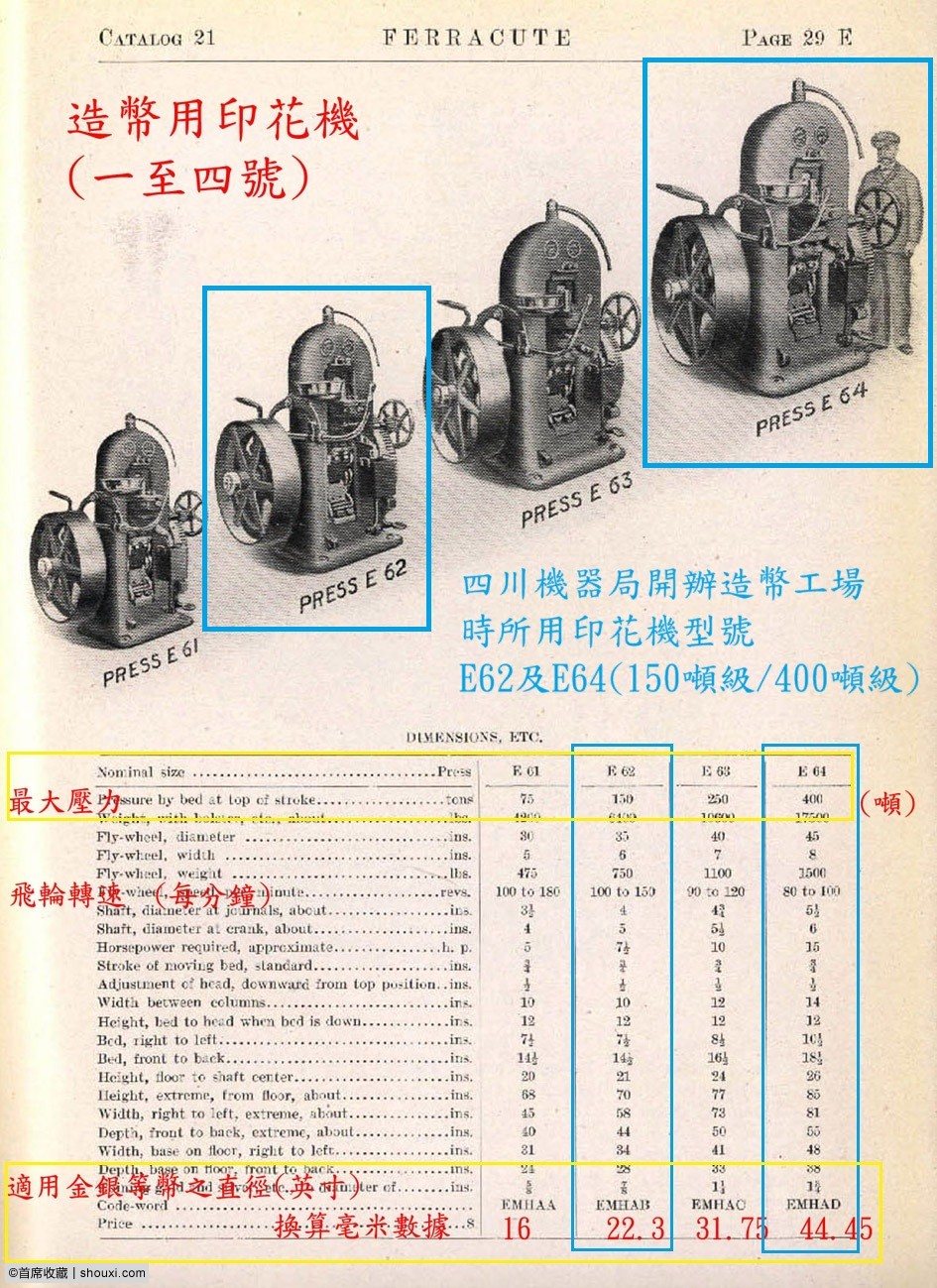

造壹圓/半圓用的大型印花機(E-64)與造貳角銀毫以下的小型印花機(E-62)的規格。
貳角通常直徑約24毫米，E-62在規格上是壓印7/8英吋約22.3毫米，略有差異。
3_銀幣間設備 (3)

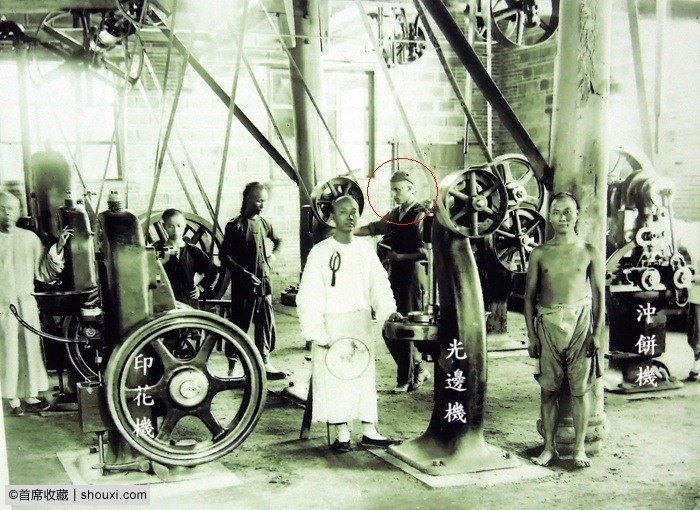

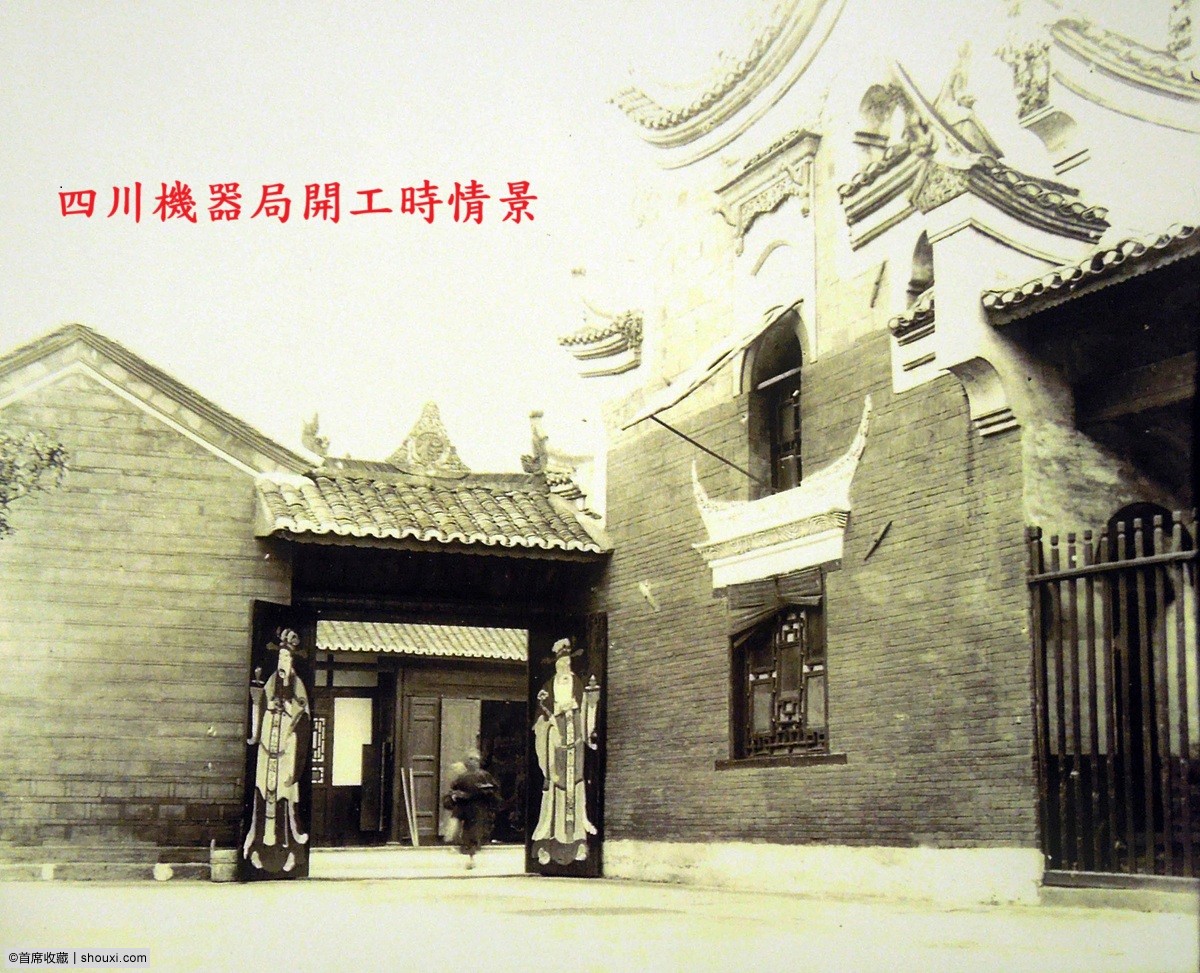

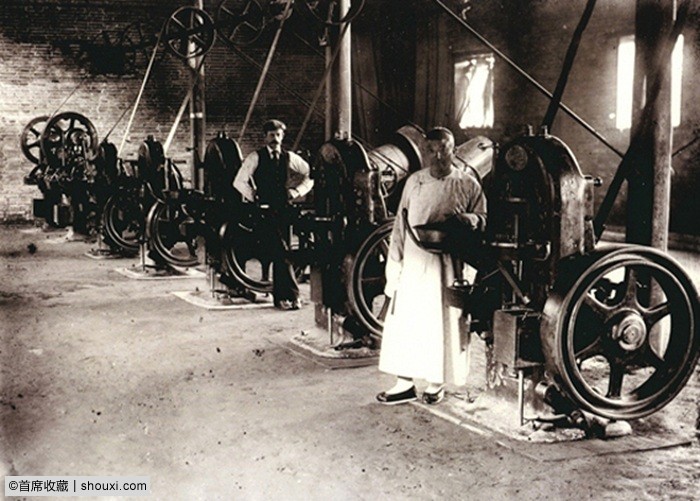

四川機器局銀幣車間開工時情景。圖中之洋人為譯員艾文瓓。
1898年7月
3_廠景_銀幣間
照片中印花機所壓製之成品

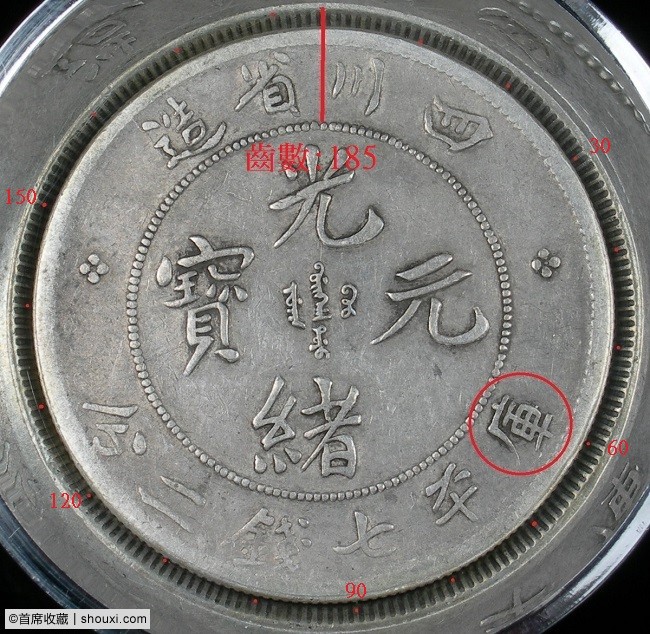

測量各版川龍齒數，從黃銅樣、平頭車、其他光緒年的都是(185)。由手邊宣統版邊齒看，絲沖已損壞故所製出的模圈齒數無法計數，已無參考價值。
有興趣請參考
http://wwww.chinacoinshow.com/forum.php?mod=viewthread&tid=27044&extra=
百變的川龍，不變的牙口

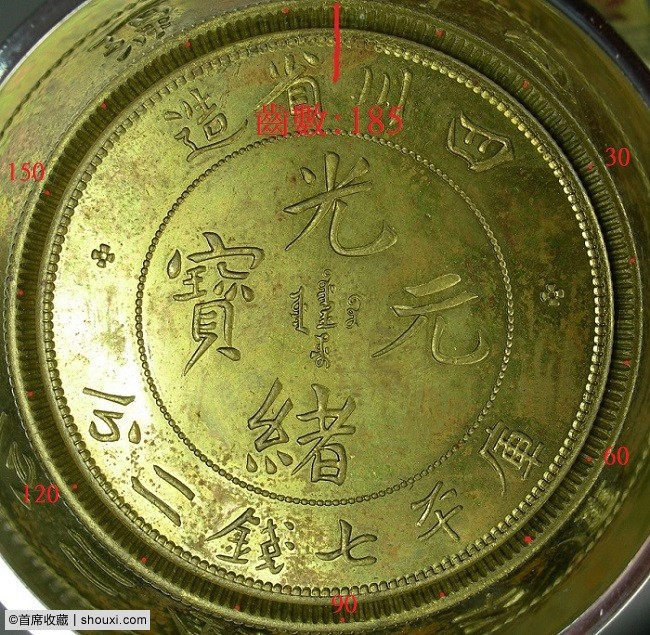

4_齒數川龍 (1)_黃銅_185
4_齒數川龍 (2)_平頭車_185

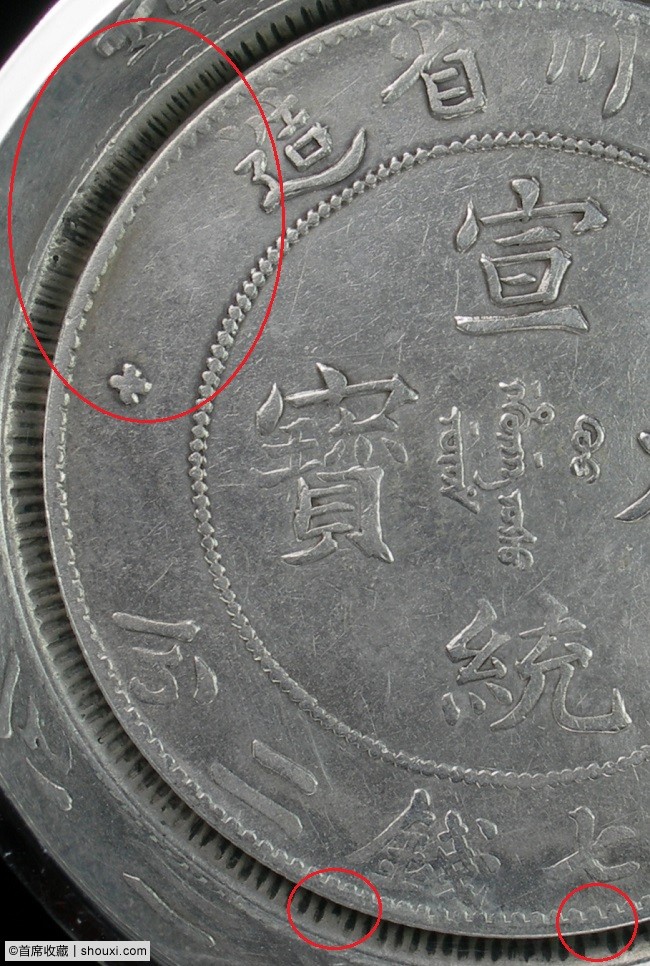

4_齒數川龍 (6)_宣統

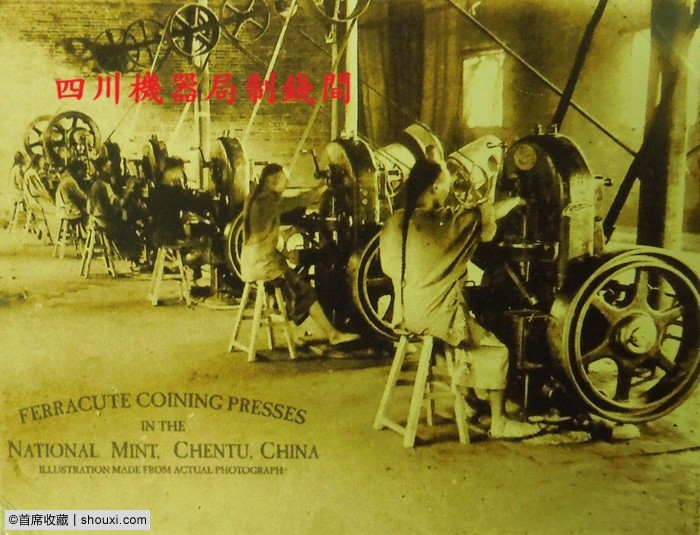

開辦時生產方孔制錢的車間。
上為開工前
下為開始生產時
5_廠景_制錢
5_廠景_銅錢間

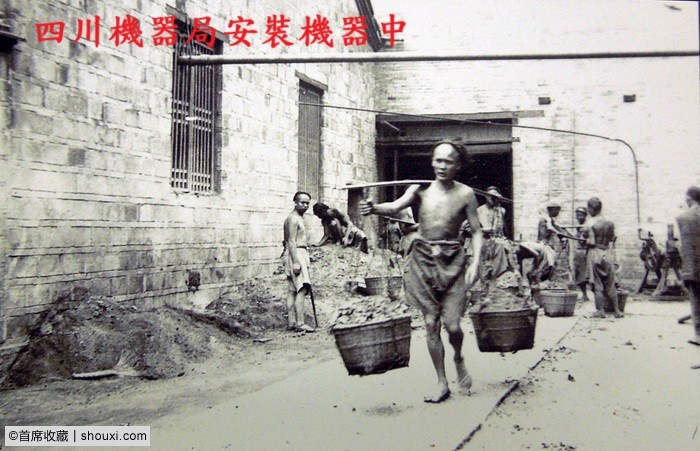

安裝機器設備時之場內情景
1898年4-6月
6_廠景

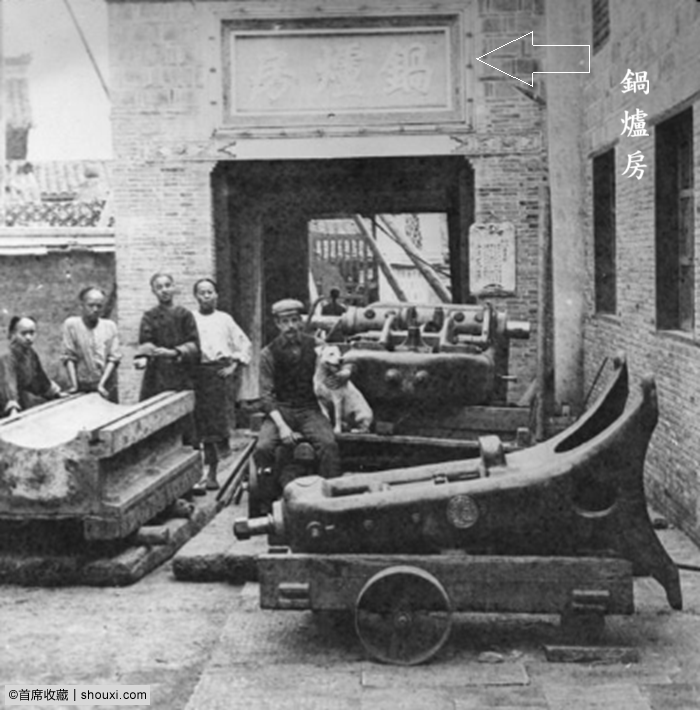

6_廠景之鍋爐房
成都近郊風景
1898年
畫意能達萬言
以上
請參考
岷江上的橋
近成都岷江畔
赴成都陸路
赴成都路途中
畫意能達萬言
